Materialliste

Damit Du es packst, steht eine fertige Bauanleitung mit allen notwendigen Baustoffen und Werkzeugen für Euch unter dem Link bereit. Zudem könnt Ihr euch Schritt für Schritt Videoanleitungen aus unserer Parkside Werkstatt anschauen.

Du packst das!

Materialliste & Anleitung

Zum Betrachten des PDF-Dokumentes benötigst Du den Adobe Acrobat Reader.

Video-Anleitung

Text And Image Section

1. Vorbereitung.

Material:

Lege Dir alle Platten zurecht. Anschliessend misst Du die nötigen Längen ab und zeichnest die Schnittlinien mit Tischlerwinkel und Bleistift an.


Tipp: Plane ein paar Zentimeter Materialzugabe für die Gehrungsschnitte in den Leisten ein. Genau auf Kante sägen ist schwierig!

Text And Image Section

Zuschnitt:

Zum Zuschneiden der Bauteile verwendest Du am besten eine Tisch- oder Handkreissäge. Stelle den Parallelanschlag genau auf dein Mass ein.


Tipp: Reicht die Tiefe des Handkreissägenanschlags nicht, nimm eine gerade Leiste als Führung und befestige sie mit ein paar zusätzlichen Zwingen auf der Platte.

Text And Image Section

Bevor Du die Regalholme – also die «Beine» des Regals – auf Gehrung zuschneidest, setzt Du die Bohrungen für die Holzdübel. Dafür zeichnest Du genau die Mitte der Leistenstirnseite an. Achte darauf, dass die Löcher tief genug sind, damit die Holzdübel, nachdem die Gehrung gesägt wurde, tief genug in den Bohrungen stecken.

Text And Image Section

Jetzt bohrst Du in jede Leiste, die hinten an die Regalböden kommt, je drei Löcher. Hier wird das Regal später an die Wand gedübelt. Dann folgen vier Bohrungen in der unteren Leistenhälfte, um sie am Regalboden anzuschrauben.

Text And Image Section

Die kurzen Leisten an der Seite bekommen jeweils zwei Bohrungen unten, um sie am Regalboden festzuschrauben – und noch zwei in der Mitte, um sie an den Regalholmen zu befestigen. Am besten nimmst Du dafür Deine Tischbohrmaschine.

Text And Image Section

Die vier 90°-Winkel in den Regalholmen werden aus zwei 45°-Gehrungsschnitten hergestellt. Dafür stellst Du die Multifunktions-Kapp-/Zug- und Gehrungssäge auf 45° ein und schneidest die Leistenenden schräg ab.

Text And Image Section

Jetzt schneidest Du beide Seiten der langen Leisten im 45°-Winkel ab. Dasselbe machst Du mit den hinteren Seiten der kurzen Leisten. Das ist die Seite, die später zur Wand zeigt.

Text And Image Section

Zum Schluss schneidest Du noch die Regalböden auf Deiner Tischkreissäge zu. Dafür den Parallelanschlag genau einstellen und das Sägeblatt so weit hochfahren, dass die obersten Zähne über deine Platte hinausragen.


Tipp: Beim Sägen seitlich von der Maschine stehen und die Platte zwischen Anschlag und Sägeblatt immer mit dem Schiebestock durchschieben.

Text And Image Section

Nun hast Du alle Bauteile und das Montagematerial beisammen und kannst loslegen.

Text And Image Section

2. Regalböden.

Lege die Regalboden-Leisten in der Reihenfolge kurz, lang, kurz nebeneinander, die spätere Aussenseite nach oben. Dann verbindest du die drei Leisten an jedem Stoss mit einem Stück Klebeband.

Text And Image Section

Jetzt drehst Du das Paket um und leimst beide Eckgehrungen nach Herstellervorgabe ein. Auch auf den unteren Rand des Leistenrahmen kommt ein Leimstrang.

Text And Image Section

Klappe den Rahmen an den Klebebandscharnieren rechtwinklig zusammen und setze ihn an den Regalboden.


Tipp: Fixiere den Rahmen erst mal mit zwei oder drei Streifen Klebeband am Regalboden, damit er bis zum Zusammenschrauben in Position bleibt. Wische austretenden Leim sofort mit einem feuchten Lappen weg.

Text And Image Section

Jetzt befestigst Du die Regalboden-Leisten mit Schrauben am Regalboden. Die Leisten dafür hast Du ja schon vorgebohrt.


Tipp: Senke die Bohrlöcher für die Schraubenköpfe etwas an, dann stören sie später nicht.

Text And Image Section

Wenn alle Leisten mit ihren Böden verleimt und verschraubt sind, solltest du warten, bis der Leim abgebunden hat.

Text And Image Section

3. Oberflächen.

Schleifen:

Für ein perfektes Finish schleifst Du das Holz einmal leicht mit 120er-Körnung vor, dann kommt ein Zwischenschliff mit 150er-Körnung und zum Schluss gehst Du noch mal mit 180er-Körnung über die Holzteile. Dabei entfernst Du auch ganz nebenbei Leimreste von den Oberflächen. Für alle Flächen nimmst Du den Exzenterschleifer und für die schmalen Randleisten und zum Brechen der Kanten nimmst Du das 4-in-1-Akku-Kombigerät mit der Deltaschleifplatte vom Multifunktionsgerät-Aufsatz.

Text And Image Section

Behandeln:

Bevor Du das Regal an die Wand montierst, empfehlen wir Dir, alle Oberflächen des Holzes mit Holzöl (Holzwachs, Lasur oder Lack) zu schützen.


Das Öl trägst Du mit einem Pinsel satt auf und lässt es nach Herstellerangabe einziehen. Öl, das nicht eingezogen ist, nimmst du mit einem fusselfreien Lappen auf.


Tipp: Lege den Öl-Lappen anschliessend in ein luftdicht verschlossenes Gefäss oder in einen Wassereimer, da er sich selbst entzünden konnte.

Text And Image Section

4. Montage.

Regal zusammenfügen:

Wenn die Oberflächen trocken sind, montierst Du die Regalböden zwischen die Regalholme. Stelle die Böden dazu im gewünschten Abstand zueinander zwischen die Holme und richte sie aus.

Text And Image Section

Jetzt bohrst Du mit Deinem Akkuschrauber durch die Leiste in den Holm. Dann verschraubst Du Boden und Holm. So machst Du es mit jedem Boden auf beiden Seiten.

Text And Image Section

Regal anbringen:

Positioniere Dein Regal an der Wand und markiere durch die Bohrungen in den hinteren Distanzhölzern die Bohrpositionen für die Dübellöcher auf der Wand.


Tipp: Eine Wasserwaage hilft beim Ausrichten des Regals.


Nimm das Regal nun noch mal zur Seite und gehe mit Deinem Multifunktionsdetektor an den Bohrpositionen über die Wand, um sicher zu sein, dass dort keine Strom- oder Wasserleitung darunter liegt.

Text And Image Section

Mit dem Akku-Bohrhammer oder Deinem Bohrschrauber-Aufsatz des 4-in-1-Akku-Kombigeräts (je nach Wandbaustoff) bohrst Du jetzt die Dübellöcher in die Wand. Anschliessend saugst Du die Bohrlöcher mit dem Nass-/Trockensauger aus.

Text And Image Section

Als letzten Arbeitsschritt steckst Du die passenden Dübel in die Bohrlöcher und verschraubst Dein neues Regal mit der Wand.

Text And Image Section

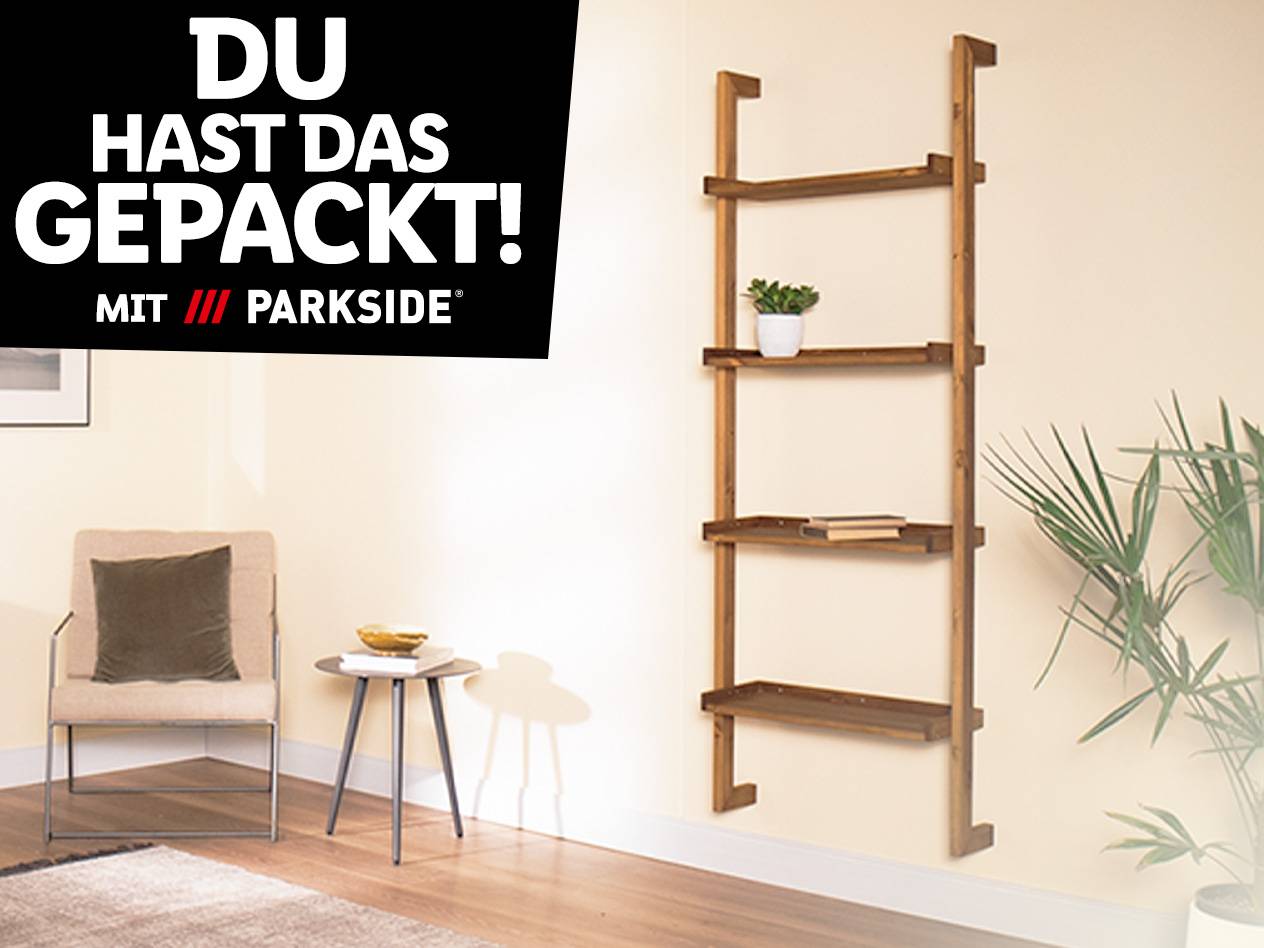

Fertig. Du hast das gepackt!

Respekt, Dein Regal macht sich super an der Wand! Fehlt nur noch ein letzter Arbeitsschritt: Räum Deinen Werkbereich auf und mach die Werkzeuge gründlich sauber. So funktionieren sie auch bei deinem nächsten Projekt einwandfrei. Und jetzt heisst es die Actionfigurensammlung, Lieblingsbücher und alles, was sonst noch darin Platz finden soll, in Dein neues Regal einzuräumen. Viel Spass dabei!
