Elenco del materiale

Per farcela, all’indirizzo trovi istruzioni pronte con tutto il materiale e gli utensili necessari. Inoltre, puoi guardare passo dopo passo le istruzioni video della nostra officina Parkside.

Puoi farcela!

Elenco del materiale e le istruzioni

Per aprire il documento in PDF ti serve Adobe Acrobat Reader.
Text And Image Section

1. Preparazione.

Materiale:

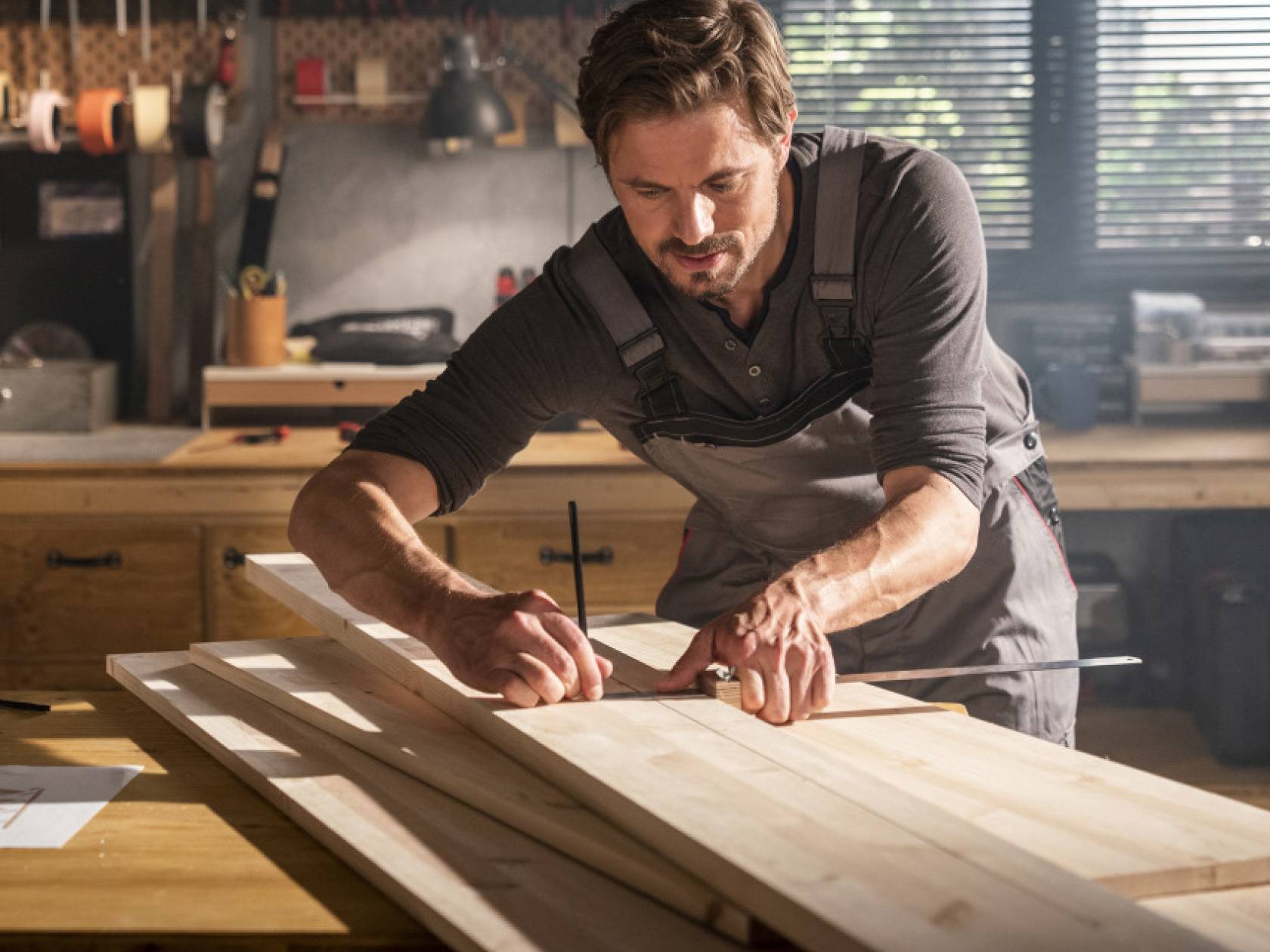

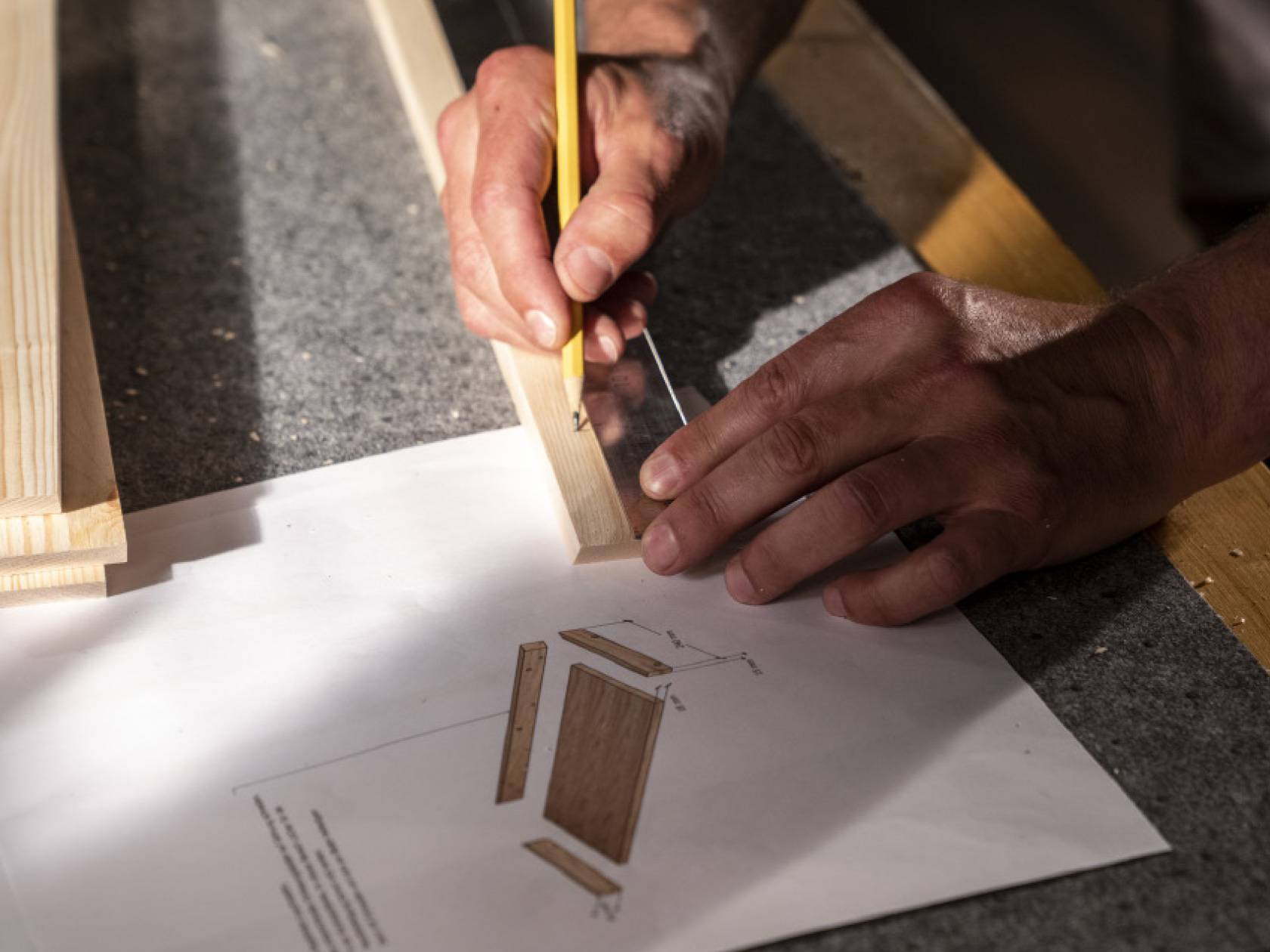

Prepara i pannelli e misura le lunghezze di cui hai bisogno. Disegna poi le linee di taglio servendoti della squadra da falegname e di una matita.


Suggerimento: nei listelli calcola qualche centimetro in più per i tagli obliqui. Segare direttamente sul bordo è più difficile!

Text And Image Section

Taglio:

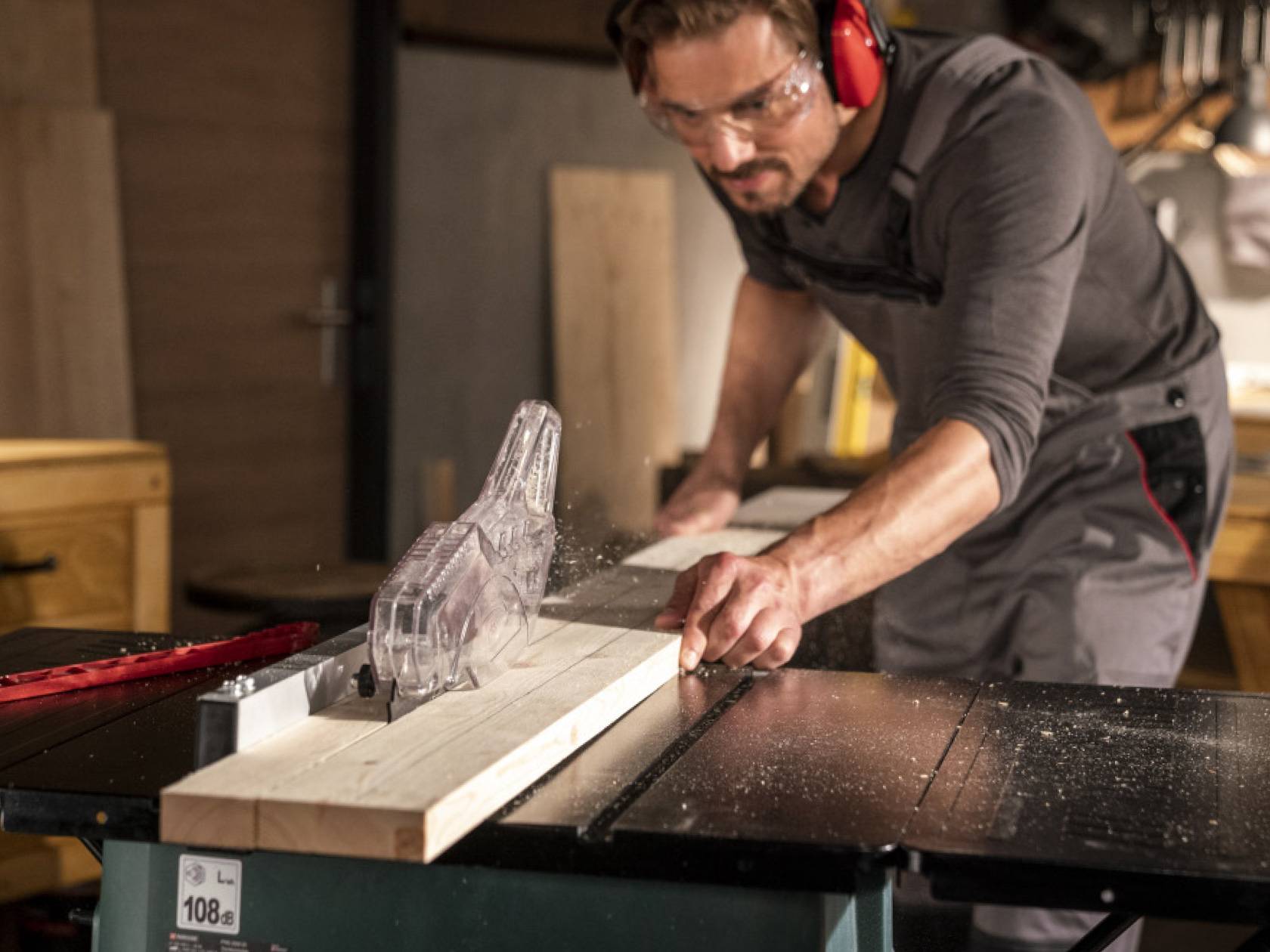

Per tagliare i componenti utilizza preferibilmente una sega circolare da banco o manuale. Imposta l’arresto parallelo alla misura esatta.


Suggerimento: se l’arresto della sega circolare manuale non dovesse avere una profondità sufficiente, utilizza un listello dritto come guida e fissalo al pannello con un paio di morsetti aggiuntivi.

Text And Image Section

Prima di realizzare i tagli obliqui dei montanti, ovvero delle «gambe» dello scaffale, esegui i fori per i tasselli di legno. Per fare questo, segna esattamente il punto centrale sul lato frontale dei listelli. Fai attenzione che i fori siano abbastanza profondi da mantenere i tasselli di legno inseriti in profondità dopo aver eseguito il taglio obliquo.

Text And Image Section

Effettua ora tre fori su ciascun listello che sarà posizionato sul lato posteriore dei ripiani. Lo scaffale sarà poi tassellato al muro in corrispondenza di questi punti. Ora pratica quattro fori nella metà inferiore dei listelli per fissarli ai ripiani.

Text And Image Section

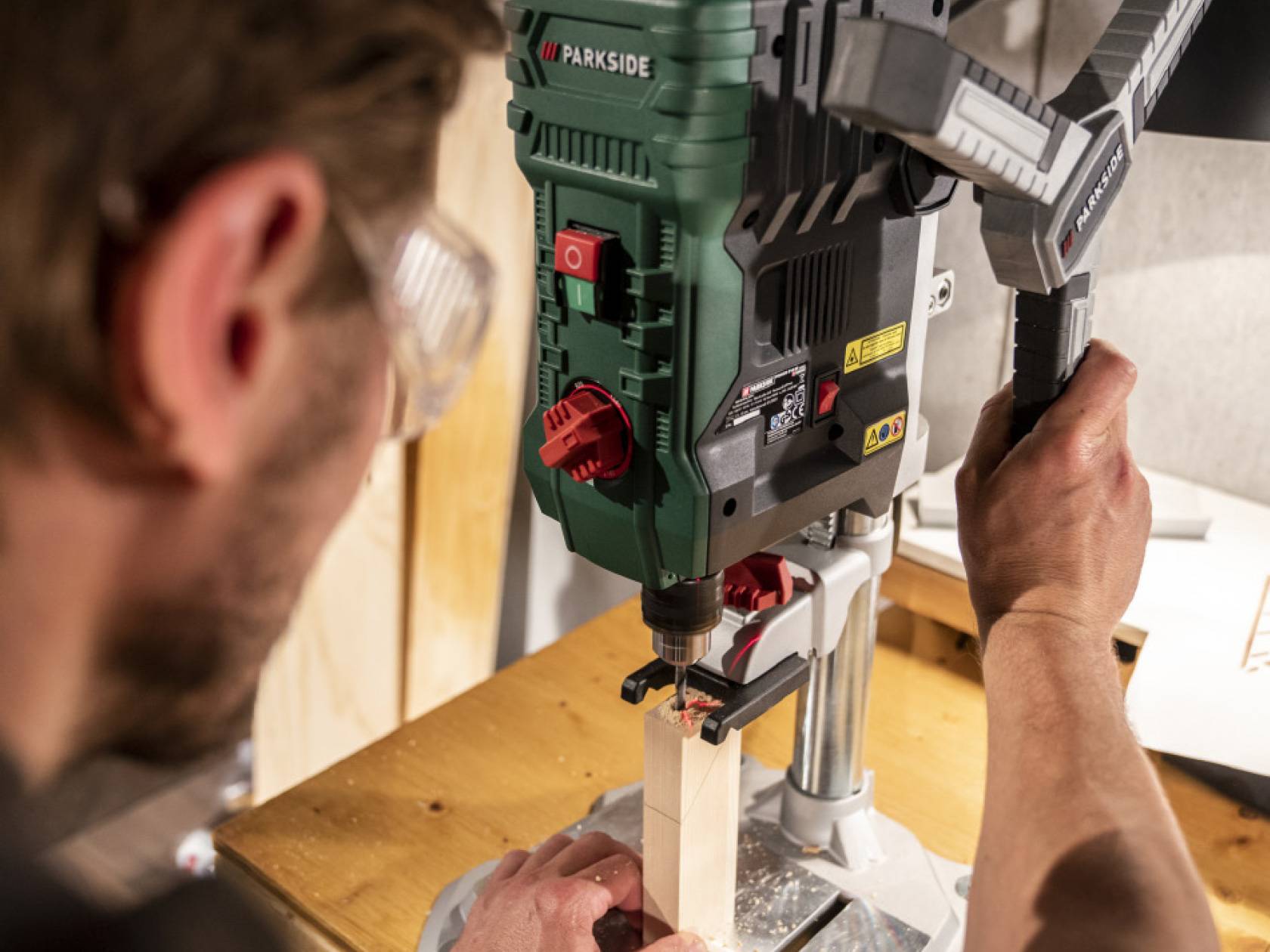

Sui listelli corti laterali occorrono due fori in basso per serrarli ai ripiani e altri due al centro per fissarli ai montanti. Per questa operazione puoi utilizzare il tuo trapano a colonna.

Text And Image Section

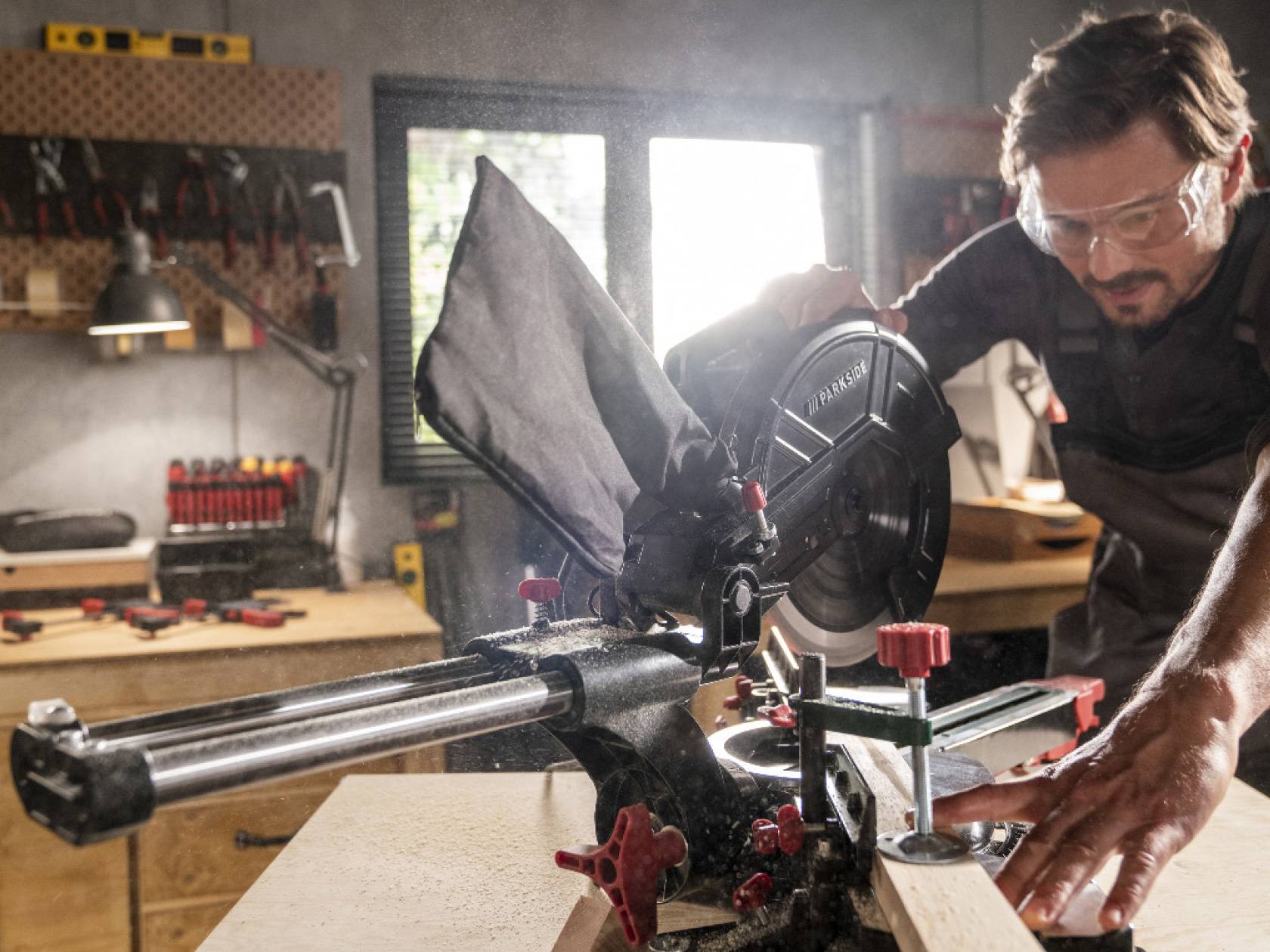

I quattro angoli a 90° dei montanti sono ottenuti da due tagli obliqui a 45°. A questo scopo, imposta la sega circolare per tagli obliqui multifunzione a 45° e taglia obliquamente le estremità dei listelli.

Text And Image Section

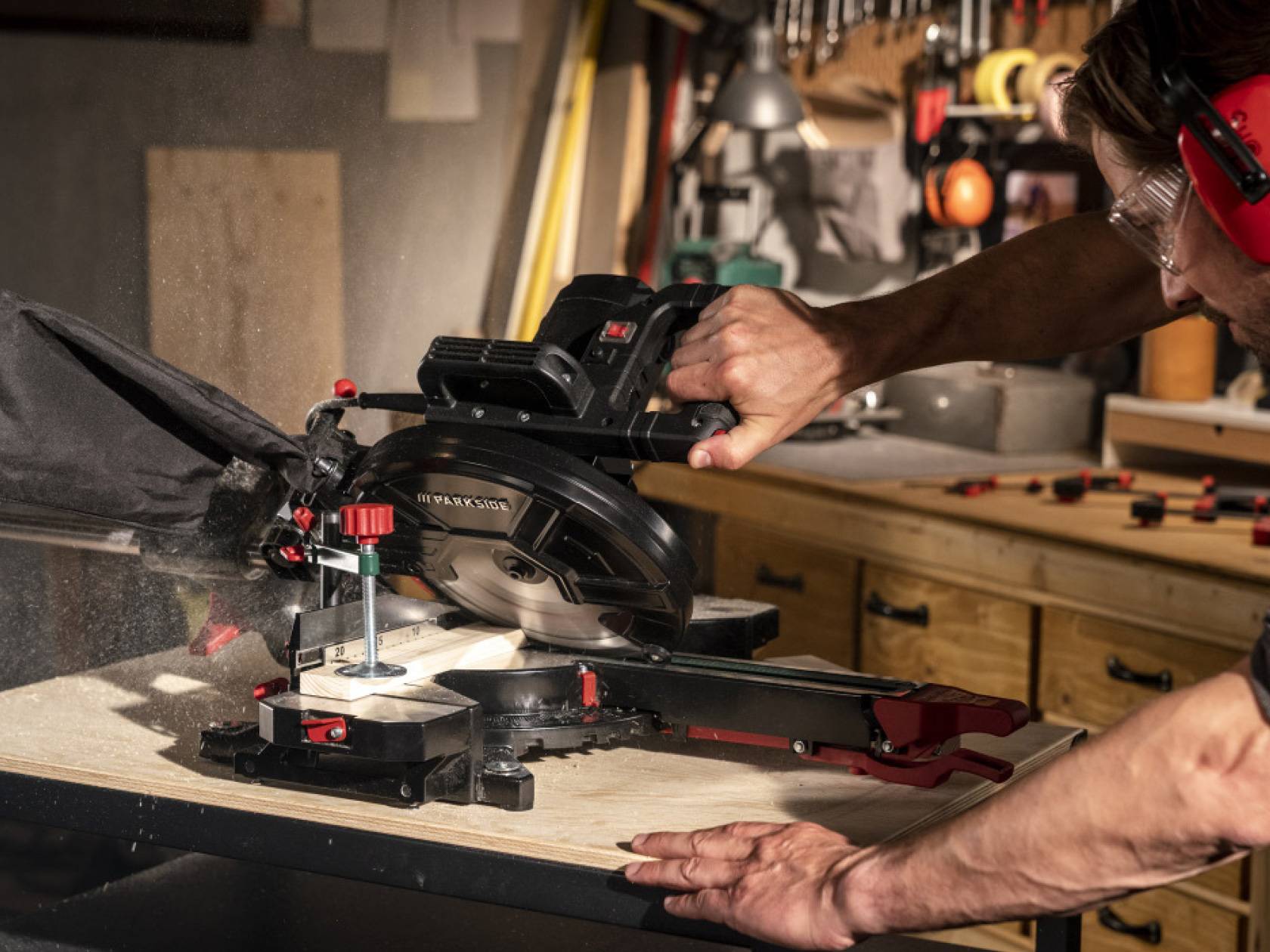

Taglia ora entrambi i lati dei listelli lunghi a un angolo di 45°. Fai la stessa cosa con il lato posteriore dei listelli corti, che sarà quello rivolto verso la parete.

Text And Image Section

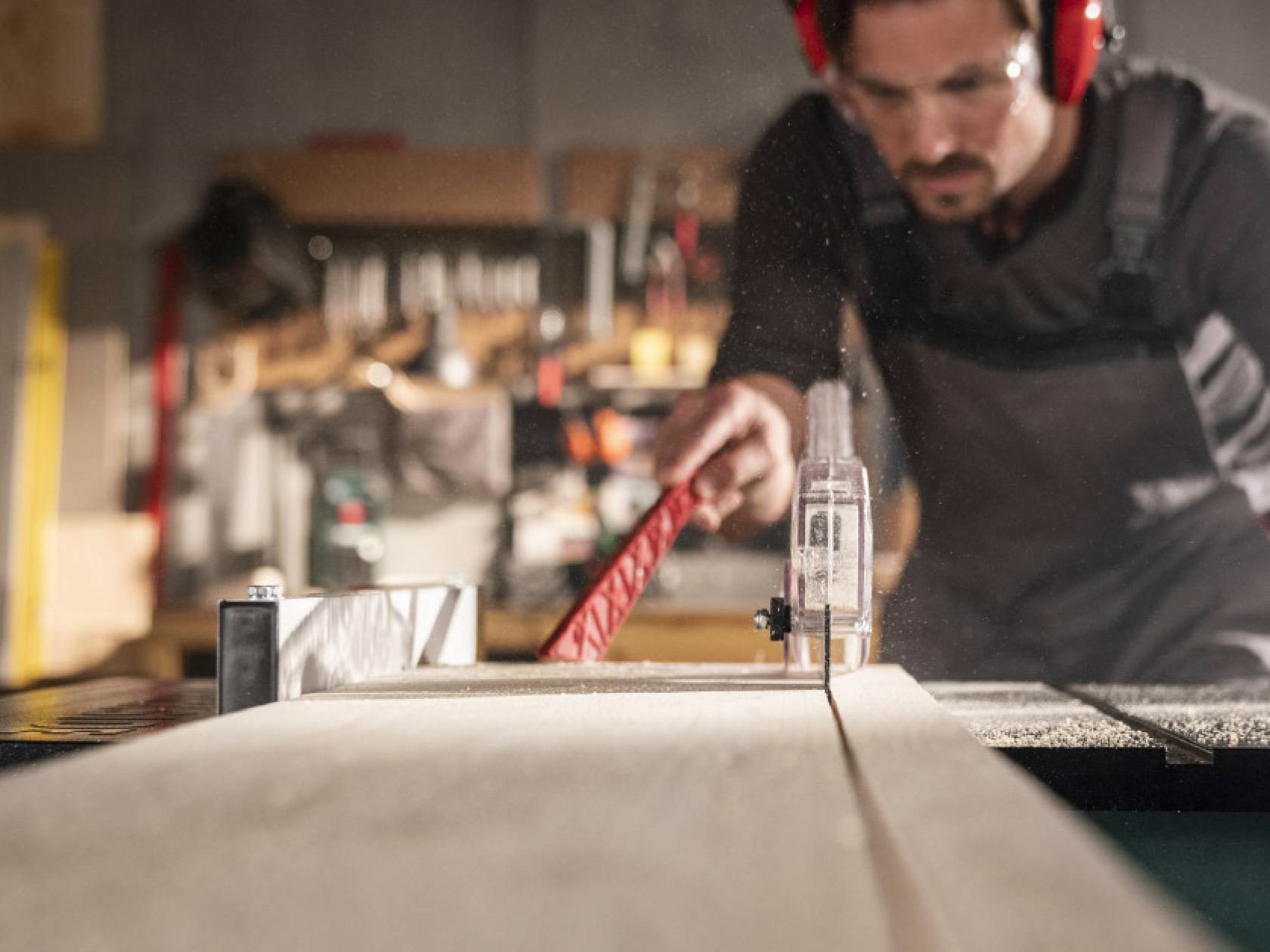

Infine taglia i ripiani su misura con la tua sega circolare da banco. Imposta l’arresto parallelo con precisione e alza la lama in modo che i denti superiori sporgano sopra il pannello.


Suggerimento: durante il taglio posizionati a lato della sega e spingi sempre il pannello tra l’arresto e la lama con la guida scorrevole.

Text And Image Section

Adesso hai tutti i componenti e i materiali di montaggio e puoi iniziare ad assemblarli.

Text And Image Section

2. Ripiani.

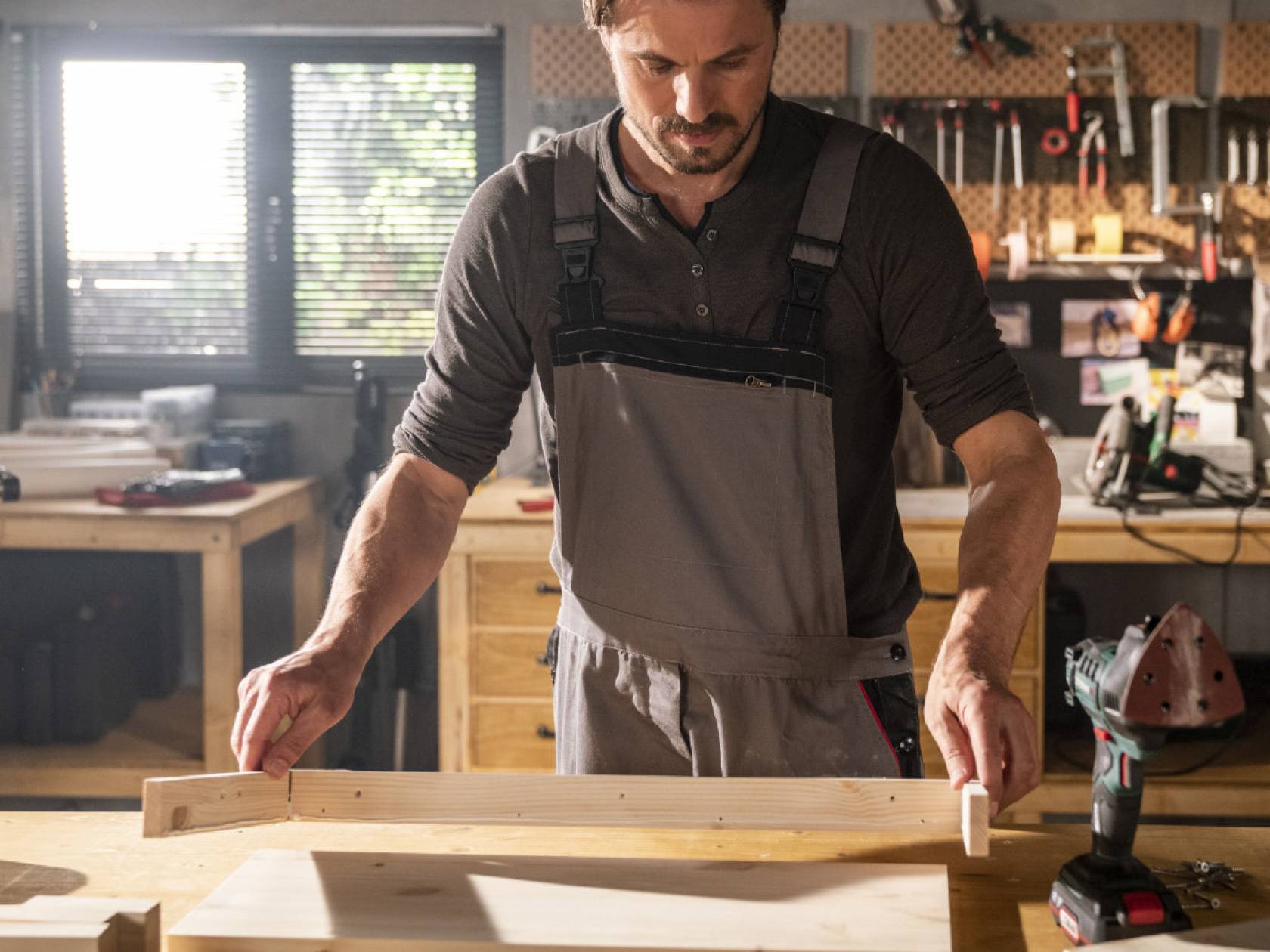

Posiziona i listelli dei ripiani uno accanto all’altro nel seguente ordine: corto, lungo, corto, rivolgendo il lato esterno verso l’alto. In corrispondenza dei giunti, unisci i tre listelli con un pezzo di nastro adesivo.

Text And Image Section

Adesso capovolgi i listelli e incolla i due angoli obliqui secondo le indicazioni del produttore. Applica uno strato di colla anche sul bordo inferiore del telaio di listelli.

Text And Image Section

Piega il telaio ad angolo in corrispondenza delle cerniere di nastro adesivo e appoggialo sul ripiano.


Suggerimento: fissa prima il telaio al ripiano con due o tre strisce di nastro adesivo in modo che rimanga in posizione fino all’avvitamento. Pulisci subito la colla in eccesso con un panno umido.

Text And Image Section

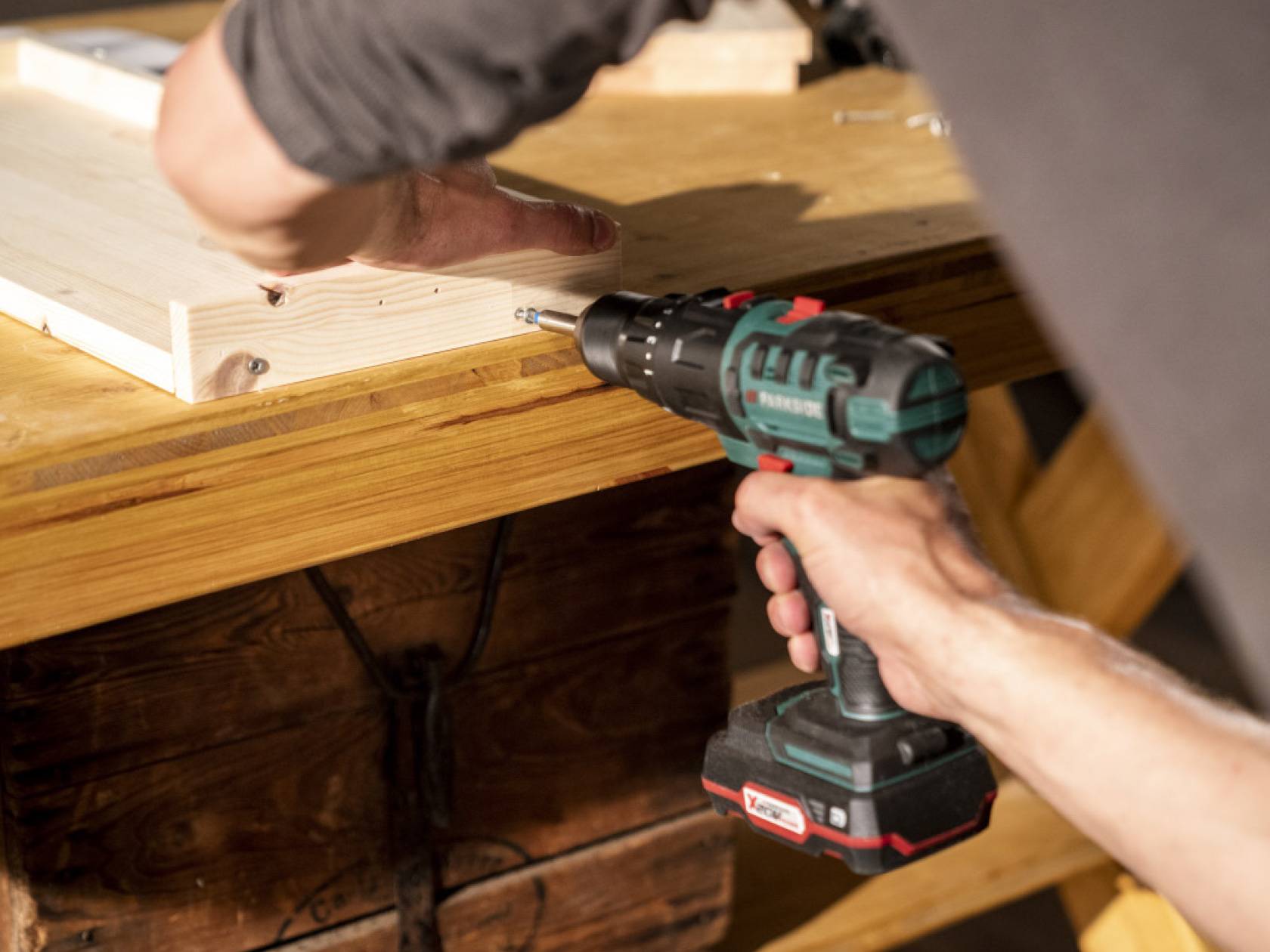

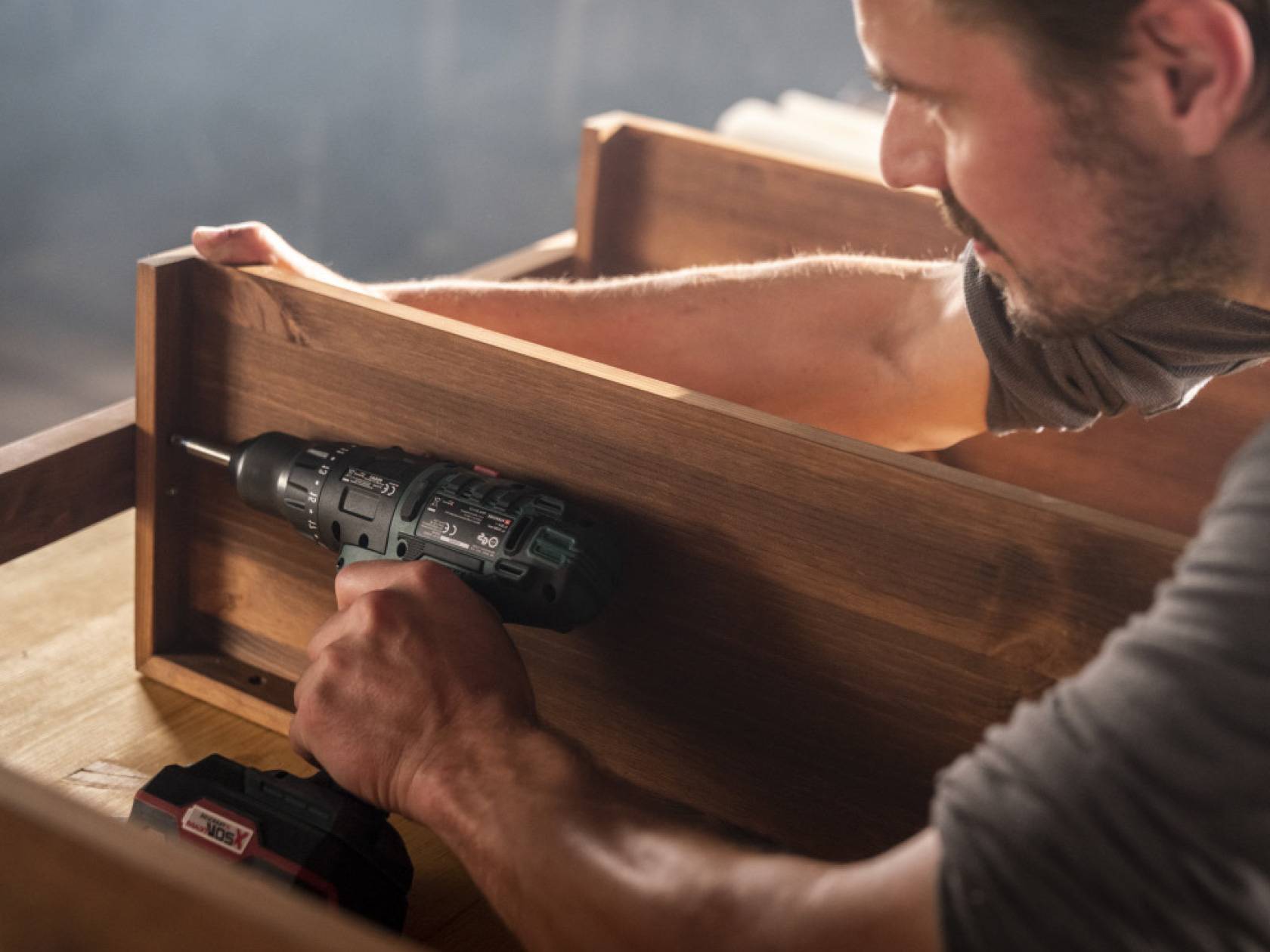

Fissa ora i listelli ai ripiani con le viti. I fori sui listelli li hai già eseguiti in precedenza.


Suggerimento: svasa leggermente i fori per le teste delle viti in modo che poi non diano fastidio.

Text And Image Section

Una volta che tutti i listelli sono incollati e avvitati ai rispettivi ripiani, aspetta che la colla si indurisca.

Text And Image Section

3. Superfici.

Levigatura:

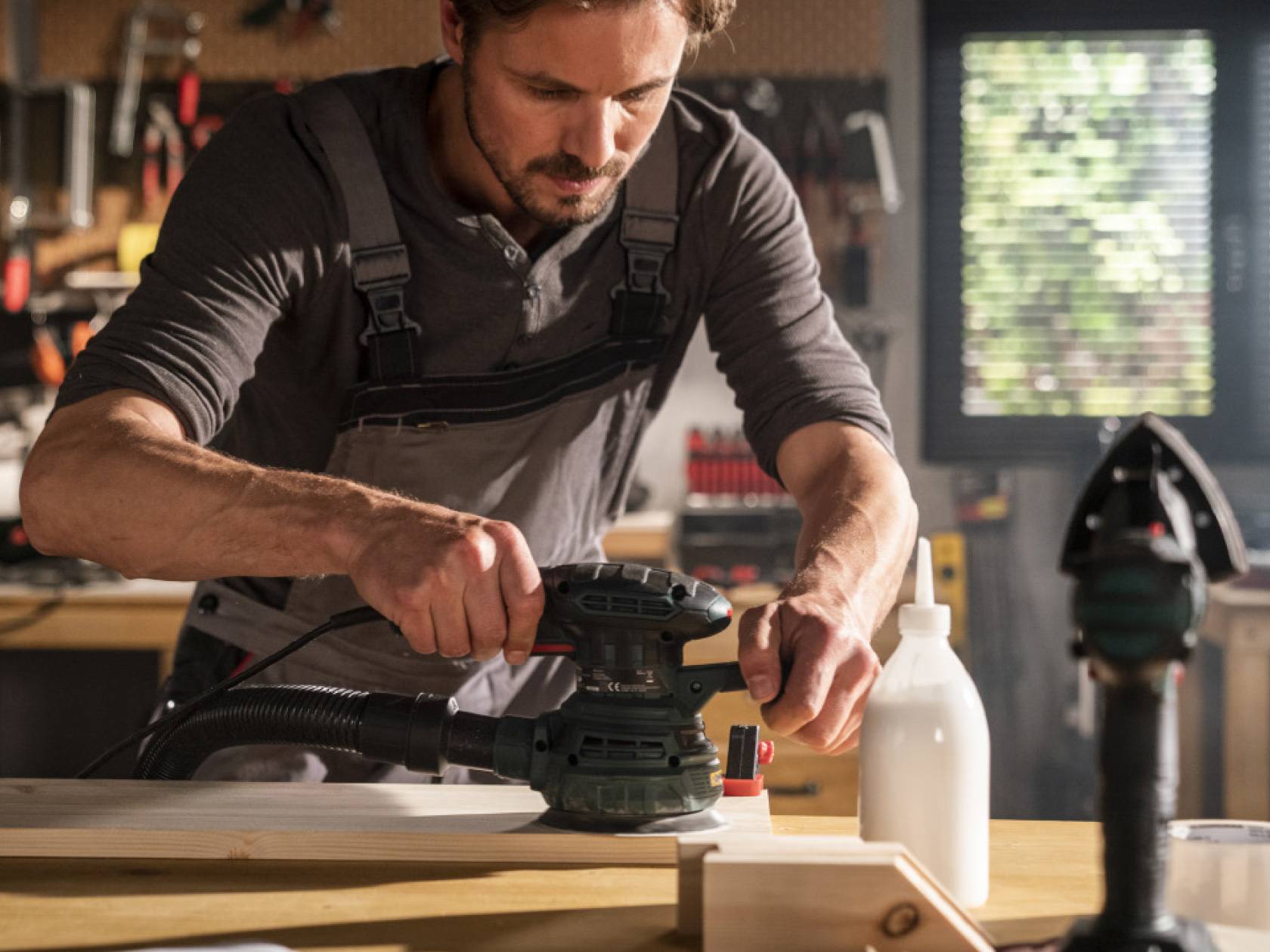

Per una finitura perfetta, leviga dapprima il legno con una grana da 120, esegui poi una levigatura intermedia con una grana da 150 e infine dai un’ultima passata con la grana da 180. Nel frattempo rimuovi anche i resti di colla dalle superfici. Per tutte le superfici utilizza la levigatrice eccentrica mentre per i bordi sottili e per smussare gli spigoli utilizza l’attrezzo multifunzione ricaricabile 4 in 1 con la piastra di levigazione a delta dell’inserto multifunzione.

Text And Image Section

Trattamento:

Prima di montare lo scaffale al muro ti consigliamo di proteggere tutte le superfici in legno con un olio apposito (cera per legno, vernice trasparente o colorata).


Applica abbondantemente l’olio con un pennello e lascialo assorbire secondo le indicazione del produttore. L’olio che non viene assorbito puoi rimuoverlo con un panno privo di pelucchi.


Suggerimento: quando hai finito metti il panno sporco d’olio in un recipiente a chiusura ermetica oppure in un secchio d’acqua poiché potrebbe infiammarsi.

Text And Image Section

4. Montaggio.

Assembla lo scaffale:

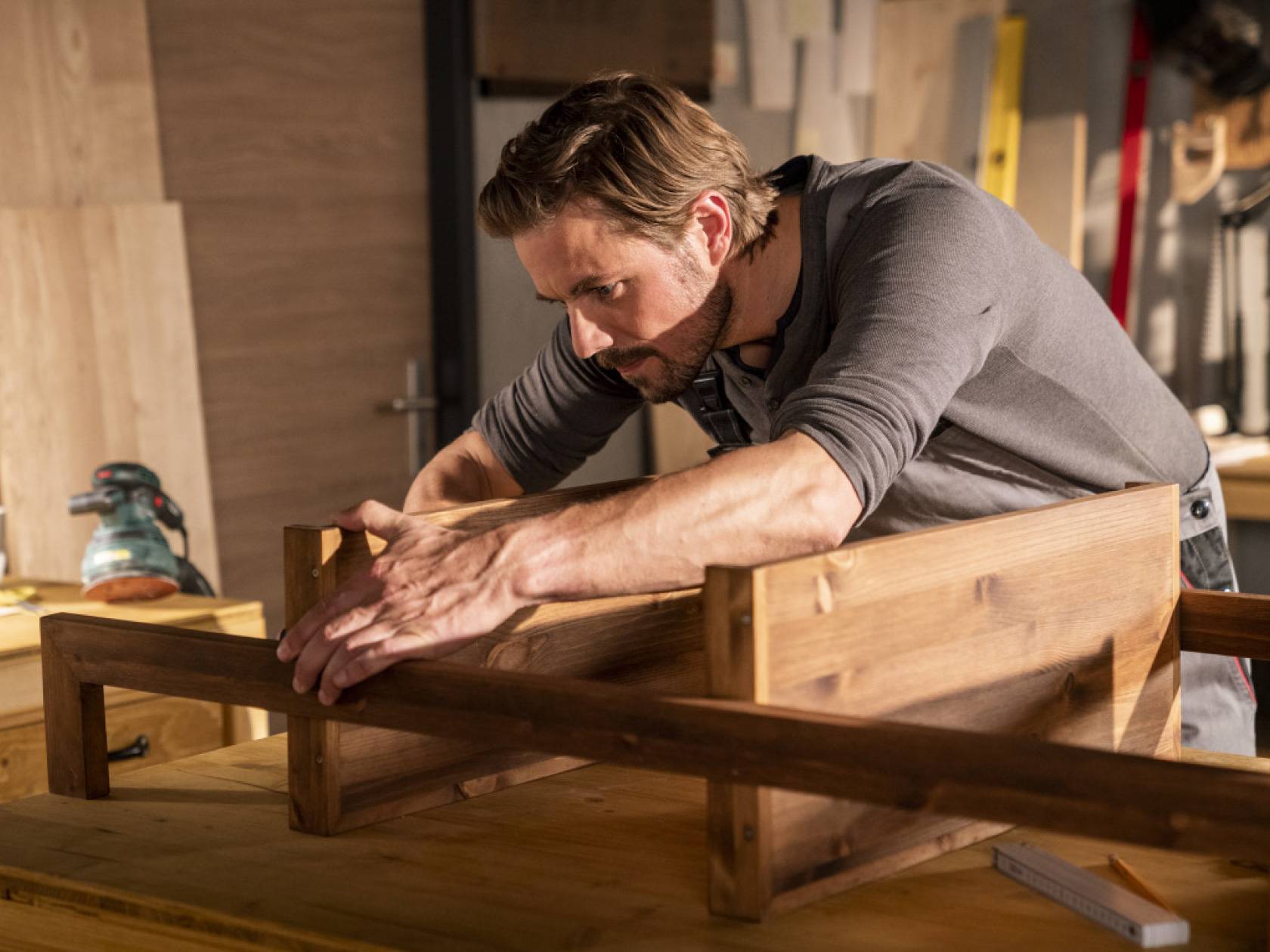

Quando le superfici sono asciutte puoi montare i ripiani tra i montanti. Posiziona i ripiani alla distanza desiderata l’uno rispetto all’altro e allineali.

Text And Image Section

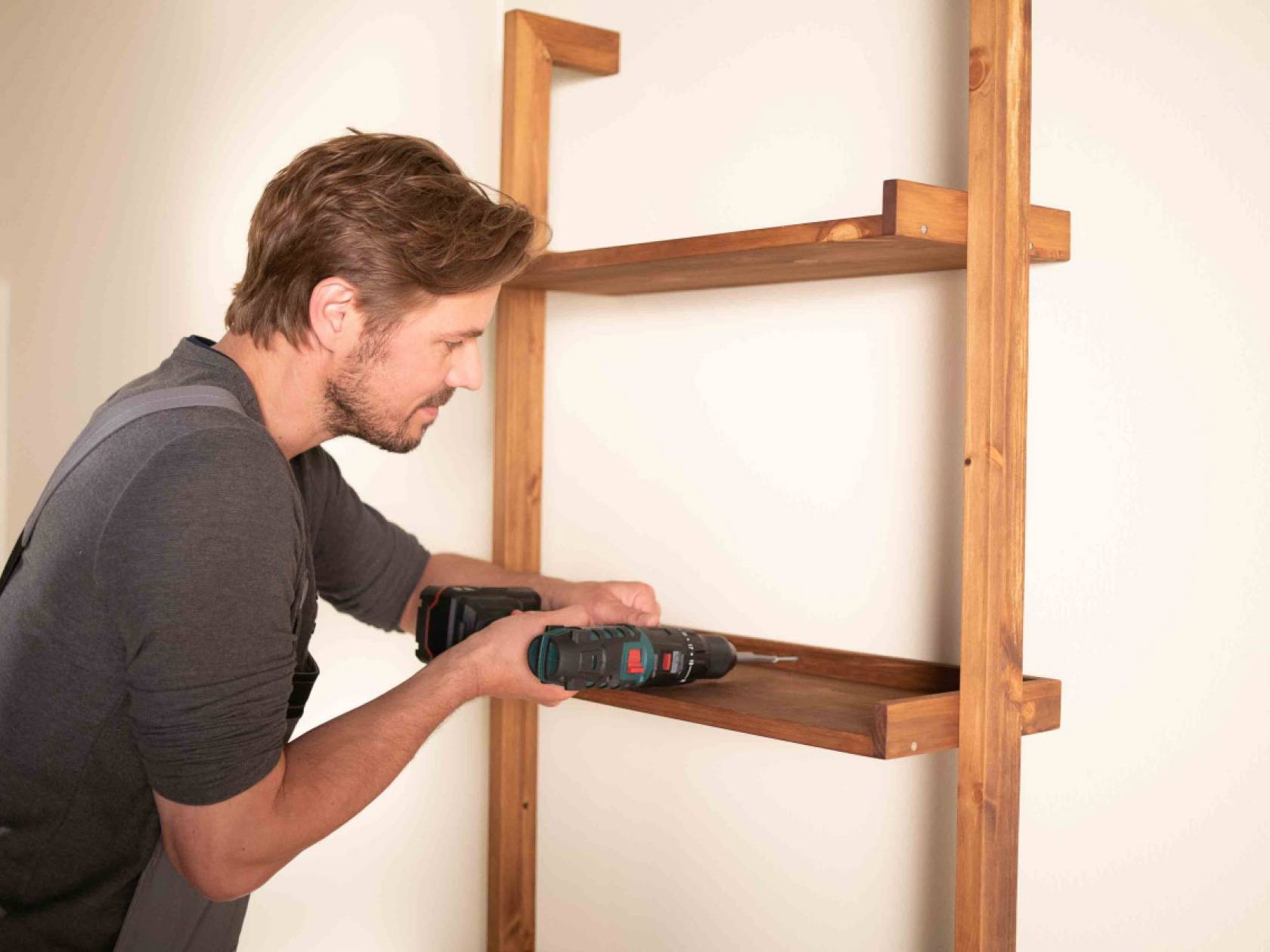

Con il tuo avvitatore ricaricabile passa ora dai fori sui listelli per forare i montanti e avvita poi i ripiani ai montanti. Fai la stessa cosa su entrambi i lati di ciascun ripiano.

Text And Image Section

Fissa lo scaffale al muro:

Posiziona il tuo scaffale al muro e segna attraverso i fori nei distanziatori posteriori le posizioni di foratura per i tasselli sulla parete.


Suggerimento: per allineare lo scaffale è utile servirsi di una livella a bolla.

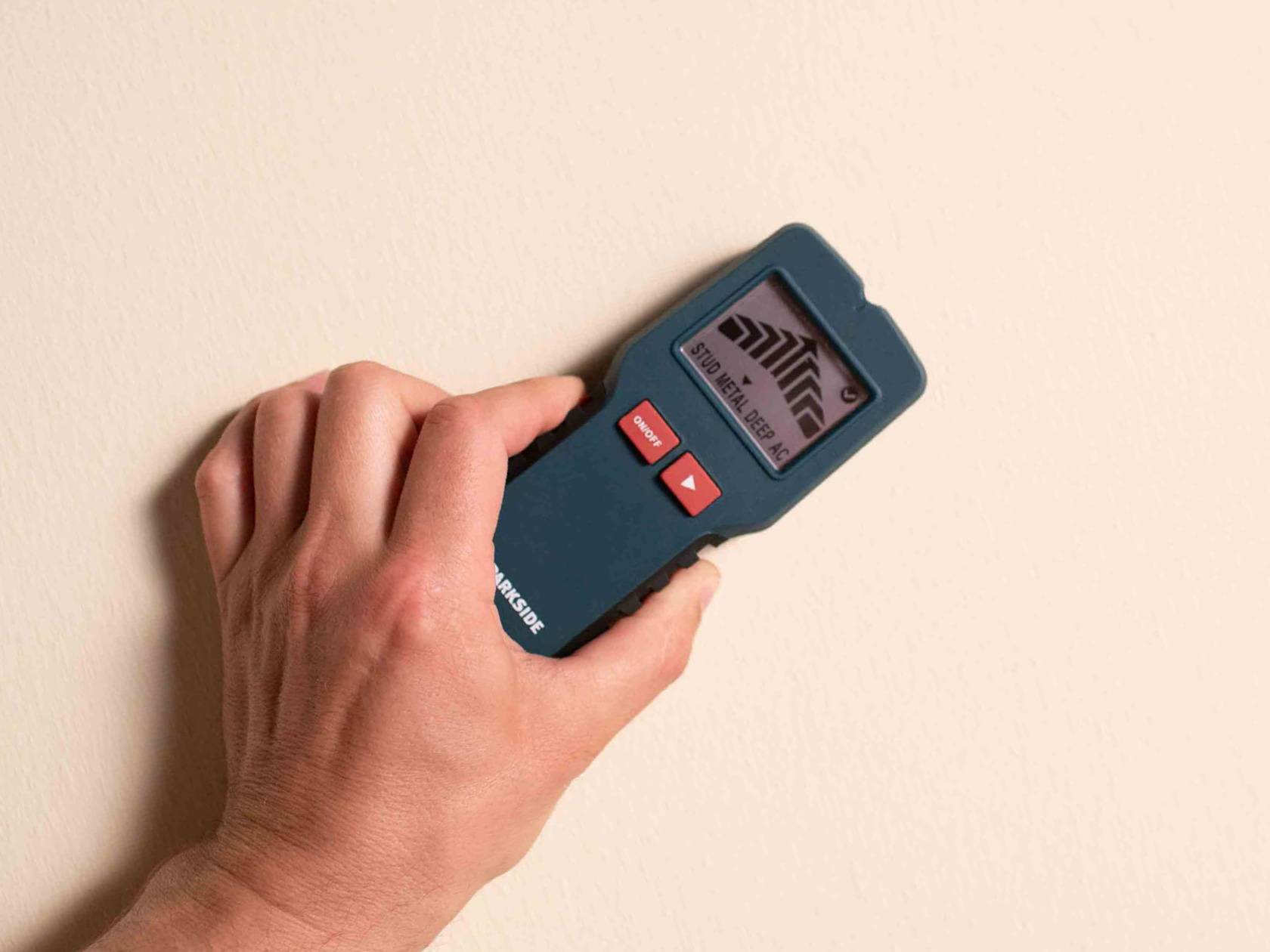

Metti lo scaffale un attimo da parte e passa il rilevatore multifunzione sulla parete in corrispon­denza delle posizioni di foratura per assicurarti che non passino sopra a linee elettriche o dell’acqua.

Text And Image Section

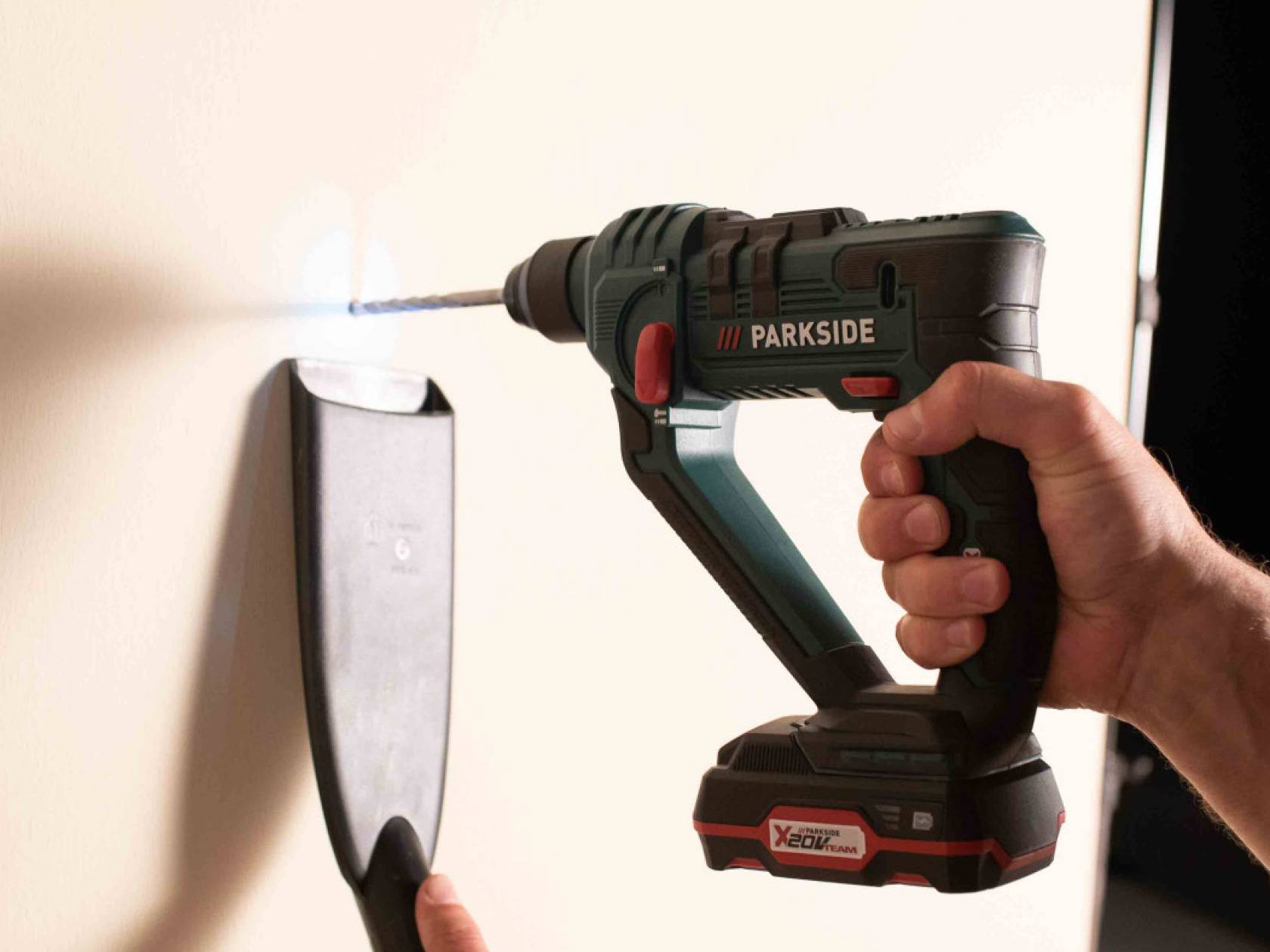

Effettua ora i fori per i tasselli nel muro con il trapano battente ricaricabile o con l’inserto trapano avvitatore dell’attrezzo multifunzione ricaricabile 4 in 1 (a seconda del materiale della parete). Aspira sotto i fori con l’aspirapolvere/liquidi.

Text And Image Section

Infine inserisci i tasselli corrispondenti nei fori e avvita il tuo nuovo scaffale al muro.

Text And Image Section

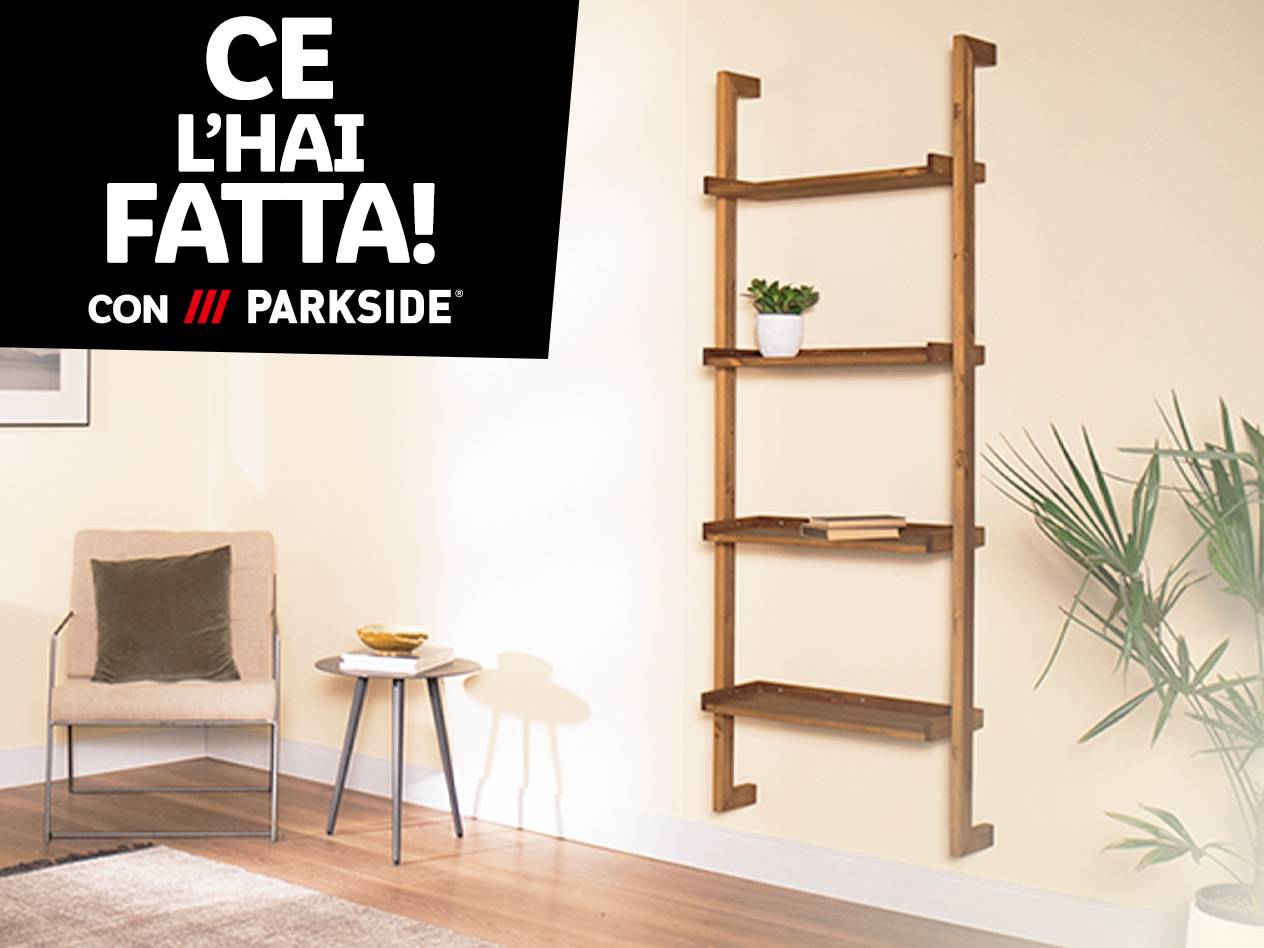

Finito. Ce l’hai fatta!

Complimenti, il tuo scaffale sta benissimo sulla parete! Manca solo un ultimo passaggio: riordina l’area di lavoro e pulisci accuratamente i tuoi utensili. Così funzioneranno alla perfezione anche per il tuo prossimo progetto. E adesso non ti resta che posizionare la tua collezione di personaggi in miniatura, i tuoi libri preferiti e tutto quello vuoi sul tuo nuovo scaffale.

Buon divertimento!
